Introduktion
Beräkningen av ett kantskyddssystem börjar med längden på den exponerade kanten, men den slutliga kvantiteten innebär mer än att bara dividera den längden med storleken på en barriär.
Stolpar, infästningar, hörn, öppningar, olika fästförhållanden och konstruktionssekvens kan alla ändra den mängd som behövs. Här är ett praktiskt sätt att göra en första uppskattning innan man förbereder den slutliga materialuttagningen.
Börja med de områden som behöver kantskydd
Innan du räknar avspärrningar eller stolpar, identifiera först var tillfälligt kantskydd behövs.
Granska projektritningarna och markera områden som:
- Plattans omkretsar
- Golvöppningar
- Trappkanter
- Balkonger
- Lyftschakt
- Takkanter
- Formkanter
- Andra exponerade kanter
Använd inte automatiskt hela byggnadens omkrets.
Vissa kanter kan redan ha permanent skydd, medan andra bara behöver tillfälligt skydd under ett visst konstruktionsskede. Olika områden kan också kräva olika fästmetoder.
Det du behöver först är aktivt skyddslängd:
Total aktiv kantlängd = Total längd av alla kanter som kräver tillfälligt skydd i samma konstruktionsfas
Detta ger dig utgångspunkten för kvantitetsberäkningen.
Steg 1 — Beräkna den totala linjära metern av skydd
När skyddsområdena har markerats på ritningen, beräkna den totala längden.
Anta till exempel att en aktiv våning har:
- Norra kanten: 40 m
- Södra kanten: 40 m
- Östra kanten: 25 m
- Västkanten: 25 m
- Invändiga öppningar: 20 m
Beräkningen är:
40 + 40 + 25 + 25 + 20 = 150 m
Så detta golv kräver ungefär 150 linjära meter kantskydd.
För en enkel rektangulär platta kan denna beräkning vara okomplicerad. För mer komplexa byggnader är det bättre att dela upp golvet i flera zoner och beräkna varje sektion separat.
Detta gör det också enklare att identifiera hörn, öppningar och olika strukturella förhållanden senare.
Steg 2 — Beräkna antalet kantskyddsbarriärer
När du väl vet den totala skyddslängden kan du uppskatta antalet barriärer.
Grundformeln är:
Barriärmängd = Total skyddslängd ÷ Barriärlängd
Till exempel:
- Total skyddslängd: 150 m
- Barriärlängd: 2,6 m
Sedan:
150 ÷ 2,6 = 57,7
Eftersom du inte kan använda en del av en barriär som en komplett enhet, avrunda resultatet uppåt:
Nödvändig mängd = cirka 58 barriärer
Detta är dock bara den teoretiska kvantiteten.
Tänk på den faktiska layouten
Byggkanter delar sällan perfekt in i standardavgränsningslängder.
Du kan ha:
- Hörn
- Kolumner
- Korta avsnitt
- Små öppningar
- Riktningsförändringar
- Oregelbunden plattgeometri
Till exempel kanske det inte är praktiskt att använda endast 2,6 m höga barriärer runt en liten öppning. En kombination av 2,6 m och kortare barriärer kan ge en bättre layout.
Det är därför en ritningsbaserad layout är mer exakt än att enbart beräkna utifrån totala linjära meter.
Steg 3 — Beräkna antalet inlägg och bilagor
Barriärer är bara en del av ett kantskyddssystem.
Barriären måste stödjas av stolpar, och dessa stolpar måste vara anslutna till konstruktionen med en lämplig infästning eller fixeringsmetod.
En enkel kontinuerlig installation kan se ut så här:
Stolpe → Barriär → Stolpe → Barriär → Stolpe
För en rak kontinuerlig körning är en användbar initial uppskattning:
Stolpmängd ≈ Barriärmängd + 1
Till exempel skulle en kontinuerlig körning med 10 barriärer normalt börja med cirka 11 stolppositioner.
Denna formel bör dock inte tillämpas på hela projektet utan att kontrollera layouten.
Om projektet innehåller flera separata körningar behöver varje körning sin egen start- och slutstolpe. Hörn, öppningar, riktningsförändringar och det valda systemets design kan också påverka den slutliga kvantiteten.
Vad gäller bilagor?
Stolpen behöver en lämplig anslutning till konstruktionen.
Beroende på tillämpningen kan detta inkludera:
- Sockelbaser
- Plattklämmor
- Balkklämmor
- Formsättningsfästen
- Trappfästen
- Kompressionsstolpar
- Andra projektspecifika fixar
I många konfigurationer motsvarar en stolpposition en infästning:
1 inlägg ≈ 1 bilaga
Men detta bör endast användas som en initial uppskattning. Den faktiska systemkonfigurationen bör avgöra den slutliga kvantiteten.
Steg 4 — Separera olika fixeringsförhållanden
Ett av de vanligaste misstagen vid en första start med kantskydd är att anta att samma redskap kan användas överallt.
Många projekt har flera strukturella förutsättningar.
Till exempel:
| Skyddsområde | Möjlig fixeringsmetod |
| Kant av betongplatta | Hylsbas eller plattklämma |
| Formkant | Forminfästning |
| Stålbalk | Balkfäste |
| Trappkant | Trappfäste |
| Befintlig struktur | Lämplig klämma eller fäste |
Istället för att beräkna hela projektet som ett system, dela upp det i olika skyddszoner.
Till exempel:
Zon A — Betongplatta: 120 m
Zon B — Trappavstånd: 20 m
Zon C — Stålkonstruktion: 30 m
Nu kan varje zon beräknas enligt dess faktiska fixeringsförhållanden.
Den här metoden ger dig ett mycket mer användbart materialuttag eftersom du inte bara vet hur många barriärer som behövs, utan också vilka stolpar och infästningar som krävs i varje område.
Steg 5 — Överväg konstruktionssekvens och återanvändning
Detta är särskilt viktigt för projekt med flera våningar.

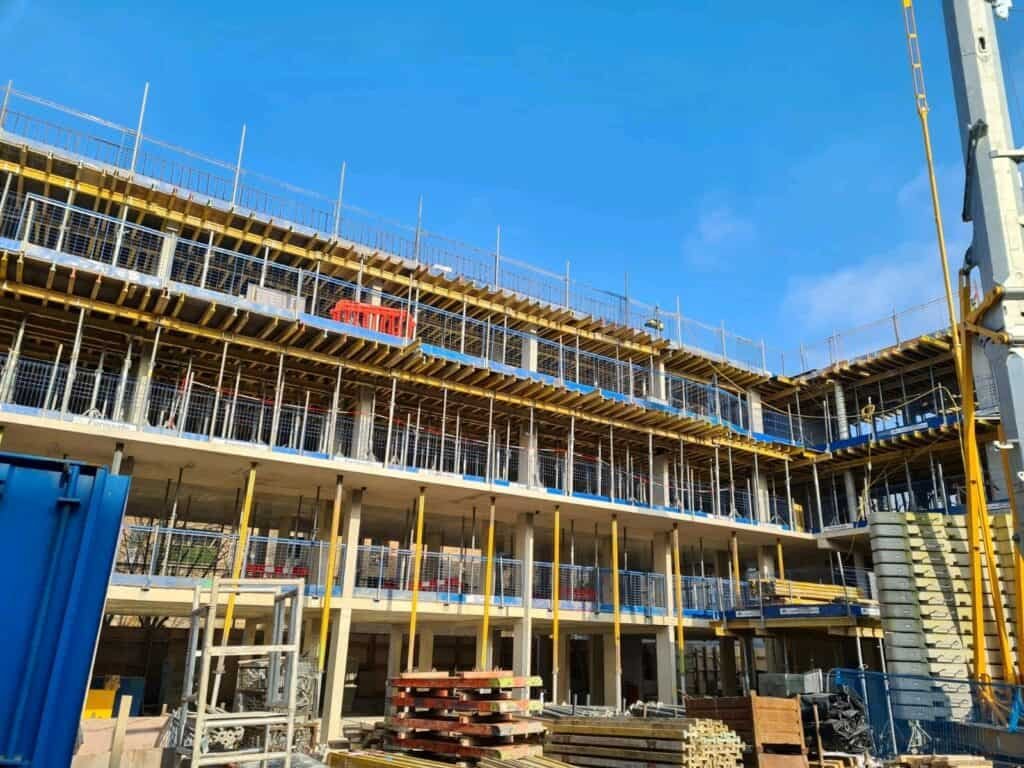

Anta att en byggnad har 20 våningar och varje våning kräver 150 m tillfälligt fallskydd.
En enkel beräkning kan vara:
150 m × 20 våningar = 3 000 m
Men detta betyder inte nödvändigtvis att projektet behöver köpa in 3 000 m2 fallskydd.
Tillfälliga kantskydd kan ofta flyttas allt eftersom byggandet fortskrider.
Om endast tre våningar behöver aktivt skydd samtidigt, skulle den initiala beräkningen ligga närmare:
150 m × 3 våningar = 450 m
Samma utrustning kan sedan röra sig uppåt med konstruktionssekvensen.
Därför är en av de viktigaste frågorna när man beräknar kvantitet:
Hur många våningar eller arbetsytor behöver skyddas samtidigt?
Svaret beror på projektets tidsplan, byggmetod, rivningssekvens, överföringstid och platsens skyddsplan.
För stora projekt kan detta göra en stor skillnad för den totala beställda kvantiteten.
Steg 6 — Lägg till reservkomponenter
Den teoretiska kvantiteten som visas på ritningen ska inte alltid bli den slutliga orderkvantiteten.
På en aktiv byggarbetsplats kan ytterligare komponenter behövas på grund av:
- Skador under användning
- Förlorade komponenter
- Layoutändringar
- Ytterligare öppningar
- Förändringar i byggsekvensen
- Komponenter som flyttas mellan arbetsområden
Av denna anledning är det normalt sett klokt att överväga några reservdelar.
Det finns ingen enskild reservprocent som fungerar för alla projekt.
Lämplig ersättning beror på faktorer som projektets längd, antal installationscykler, komponenttyp, platshantering, tillgång till reservdelar och hur ofta systemet kommer att flyttas.
Målet är inte att beställa så mycket reservutrustning som möjligt. Det är att undvika en situation där ett litet antal saknade eller skadade komponenter försenar installationen av ett annars komplett system.
Ett enkelt exempel på beräkning av kvantiteten för kantskydd
Här är ett förenklat exempel som visar hur beräkningen går till.
Anta att ett projekt har:
Aktivt skyddslängd: 260 m
Barriärlängd: 2,6 m
Barriärkvantitet
Den teoretiska barriärkvantiteten är:
260 ÷ 2,6 = 100 barriärer
Så startkravet är 100 barriärer.
Den faktiska layouten bör sedan kontrolleras för hörn, öppningar och sektioner där kortare barriärer kan krävas.
Antal inlägg
Om alla 100 barriärer bildade en sammanhängande raksträcka skulle den grundläggande beräkningen vara:
100 barriärer + 1 = 101 stolpar
Men ett riktigt projekt kommer sannolikt inte att bestå av en enda kontinuerlig linje.
Om de 260 m är uppdelade i flera separata sektioner kan ytterligare start- och målstolpar krävas.
Orderkvantiteten bör därför bekräftas från den faktiska layouten snarare än att bara använda 101 som den slutliga orderkvantiteten.
Antal bilagor
Anta att hela projektet använder sockelbaser och varje stolpe kräver en sockelbas.
Det inledande förhållandet skulle vara:
1 stolpe = 1 sockel
Om en annan del av projektet använder plattklammor eller annan fästmetod, bör den arean beräknas separat.
Slutlig kvantitetskontroll
Innan du bekräftar materiallistan, granska:
- Total aktiv skyddslängd
- Antal och storlek på barriärer
- Separata skyddskörningar
- Hörn
- Öppningar
- Befattningar
- Bilaga typer
- Byggfaser
- Återanvändning mellan våningsplan
- Reservdelar
Resultatet är ett mycket mer praktiskt materialuttag än att bara beställa utrustning baserat på totala linjära meter.
Vilken information ska du skicka till en leverantör av kantskydd?
För ett enkelt projekt kan mått vara tillräckliga för att utarbeta en första uppskattning.
För ett större eller mer komplext projekt är ritningar mycket mer användbara.
Information som kan hjälpa till med kvantitetsberäkningen inkluderar:
- Arkitektoniska eller strukturella ritningar
- Planritningar
- Kantdimensioner
- Områden som kräver tillfälligt skydd
- Strukturtyp
- Antal aktiva våningar
- Konstruktionssekvens
- Föredragen barriärtyp
- Föredragen fixeringsmetod, om redan känd
- Projektplats
- Tillämpliga projektkrav
Utifrån denna information kan processen gå från:
Ritningsgranskning → Skyddsområden → Fixeringsmetoder → Systemkonfiguration → Kvantitetsuttag → Komponentlista
Detta är särskilt användbart när ett projekt innehåller betongplattor, formsättning, trappor, stålkonstruktioner eller flera andra infästningsförhållanden.
Slutsats
Beräkning av antal räcken för kantskyddssystem börjar med linjära meter, men det bör inte sluta där.
En praktisk beräkning följer en enkel process:
Skyddskantlängd → Barriärlayout → Stolpar → Infästningar → Konstruktionssekvens → Återanvändning → Reservdelar
För flervåningsprojekt, var särskilt uppmärksam på krav på aktivt skydd. Du kanske inte behöver köpa tillräckligt med utrustning för varje våning om systemet kan flyttas allt eftersom byggandet fortskrider.
För projekt med oregelbundna layouter eller flera fixeringsvillkor är en ritningbaserad materialuträkning vanligtvis mer användbar än en enkel beräkning på löpmeternivå.
Om du redan har en planritning eller konstruktionsritning kan du skicka den till APAC för granskning. Vi kan hjälpa till att identifiera skyddsområden, lämpliga fästmetoder, systemkonfiguration och uppskattade komponentkvantiteter innan offert.
FAQ
Hur beräknar man kvantiteten på kantskyddsbarriärer?
Mät den totala längden på den aktiva kanten som kräver tillfälligt skydd och dividera den med den användbara längden på den valda barriären. Avrunda resultatet uppåt och justera sedan mängden efter hörn, öppningar, korta sektioner och den faktiska barriärens layout.
Hur många stolpar behövs för kantskyddsräcken?
För en enkel kontinuerlig rak sträcka kan antalet stolpar initialt uppskattas som antalet barriärer plus ett. Separata sträckor, hörn, öppningar och systemdesign kan kräva ytterligare stolpar.
Behöver jag kantskydd för varje våning samtidigt?
Inte nödvändigtvis. På många flervåningsprojekt kan tillfälliga fallskydd flyttas allt eftersom byggandet fortskrider. Kvantiteten bör därför beakta hur många våningar eller arbetsytor som behöver skydd samtidigt.
Hur många bilagor behövs?
I många konfigurationer kräver varje stolpposition ett fäste. Typ och antal fästen beror dock på struktur, fästmetod och valt kantskyddssystem.
Kan mängden kantskydd beräknas från projektritningar?
Ja. Projektritningar är en av de bästa utgångspunkterna för en materialuttagning. De kan användas för att identifiera exponerade kanter, öppningar, olika strukturella förhållanden, fästmetoder och antalet aktiva skyddsområden.
