En H20-balk är en I-balk av trä som används i betongformar som primär- eller sekundärbalk för att stödja plattor, väggar och pelare under gjutning.
Den har vanligtvis:
En höjd på 200 mm (“H20” / “H200”)
Massiva träflänsar (övre och nedre ackord)
En laminerad plywoodväv (mittkärnan)
Ofta ändkapslar av plast eller stål för att skydda mot stötar och fukt
Som en ledande producent och leverantör tillverkar APAC H20-träbalkar i enlighet med kraven i den europeiska standarden EN 13377, vilket ger en tydlig teknisk riktmärke för inköp och byggarbetsplatsteam. För att matcha olika arbetsplatsförhållanden och hanteringsintensitet erbjuder vi flera konfigurationsalternativ för APAC H20-balkar nedan.
Lägg till ditt varumärke och dina markeringar på balken för enklare identifiering av plats och kontroll av uthyrningstillgångar. OEM-utskrift hjälper till att minska förväxlingar, förbättrar spårbarheten och stöder distributörernas varumärkesbyggande.
Plaständkåpor skyddar balkens ändar från stötar och fukt under hantering och återanvändning. Ett bra val för regelbunden omsättning på arbetsplatser när du vill ha längre livslängd till ett praktiskt pris.
Utformad med en ändfogslösning för att koppla samman balkar i linje för specifika formsättningslayouter. Den hjälper till att förlänga effektiv längd och stöder flexibel uppställning när kontinuerliga balklöpningar krävs på plats.
Ändskydd i stål ger starkare skydd mot kraftiga stötar, grova lyft och frekventa fall. Bäst för uthyrningsflottor eller krävande platser där balkändar utsätts för mest skada och slitage.
APAC H20-balkar är certifierade enligt den europeiska standarden EN 13377, vilket säkerställer att du kan använda produkten utan oro.

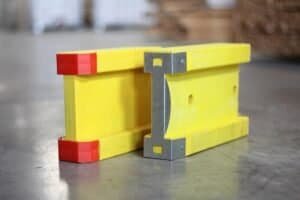

H20 träbalkänden kan även förses med plast- eller stålkåpor för att skydda dem mot stötar och fukt. Kepsarna kan skydda ändarna från träffar.
Träsort: Nya Zeeland Radiate Pine, etc
Vikt: 5,0 kg/m
Träfuktighet: 12%±2%
Limning: melaminhartsbaserat lim, typ EN 30, godkänt för fastsättning av träkonstruktionsdelar
Utvändigt: tillverkad av utvald massiv gran och kopplad med 80 x 40 mm sektion – fräst och perfekt kalibrerad för en optimal montering med kärna
H20 Beam Surface: behandling med vattenavvisande gul färg
H20 Balkhuvud: sprutas med vattentät färg eller fixeras med plastkåpor eller stålhylsor
Standardlängd: 1,3 / 1,45 / 1,95 / 2,45 / 2,65 / 2,90 / 3,30 / 3,60 / 3,90 / 4,50 / 4,90 / 5,90 m eller anpassad längd
Tillåten modul [KNm] | 5 |
Tillåten skjuvkraft Q [KN] | 11 |
Sektionsmodul Mx[cm3] | 461 |
Geometriskt tröghetsmoment Ix [cm4] | 4613 |
Dimensionera | Värden (mm) | Tolerans (mm) |
Balkhöjd | 200 mm | ± 2 mm |
Yttre höjd | 40 mm | ± 0,6 mm |
Yttre bredd | 80 mm | + 0,8 mm/-1,2 mm |
Kärntjocklek | 27 mm | ± 0,5 mm |
Standardförpackning: 50/100 st per förpackning
APAC grossist för högkvalitativa H20-balkar. Finns i olika storlekar, de yttre delarna är gjorda av utvald kvalitet massiv gran bestående av övre och nedre vinster och med en trelagers kärna. Facket är utformat som en skårad och limmad fog.
På begäran kan de komma i plastskydd för att minska risken för repor i de yttre delarna av H20-balken.
Vi producerar H20-balkar just-in-time enligt dina behov och respekterar leveranstiderna.
Från efterlevnadsgodkännande till gjutnoggrannhet och exportleverans är APAC H20-balkar byggda för att minska osäkerheten i hela arbetsflödet – så att du får förutsägbar prestanda, färre korrigeringar på plats och lägre risk för skador under transport.
Våra H20-träbjälkar tillverkas i enlighet med EN 13377, en europeisk standard som definierar hur formbalkar av trä är klassificerad, vad prestandakrav de måste mötas, och hur de bör vara testad. För köpare ger detta ett tydligt tekniskt riktmärke för utvärdering och dokumentation, vilket gör det enklare att anpassa specifikationer mellan projekt och säkerställa konsekvent, förutsägbar prestanda på plats.
Tydlig referens för kontroller: EN 13377 ger upphandling, ingenjörer och HSE en definierad grund för verifiering.
Lägre risk för missmatchning: Hjälper till att undvika att blanda inkonsekventa kvaliteter/leverantörer mellan projekt.
Enklare standardisering: Stöder användning av samma balkspecifikation på flera platser och underleverantörer för smidigare utförande.
H20-balkar är byggda för att bära formbelastningar samtidigt som de förblir dimensionsstabila vid upprepad användning. Den stabiliteten håller formen rakare, plattans nivåer mer jämna och minskar de små fel som leder till stora omarbetningar före en gjutning.
Stel balkstrukturMassiva träflänsar + laminerad plywoodväv ger stark böjningsprestanda och pålitlig geometri.
Mindre avböjning, färre korrigeringarMinskad böjning/skevhet hjälper till att undvika ojämna plattlinjer och feljusterade formytor.
Mer förutsägbar uppställningKonsekvent balkbeteende möjliggör repeterbar avstånd och snabbare installation med mindre shimsning.
Bättre finishkvalitetRakare formsättning bidrar till renare betongytor och färre justeringar efter avformning.
Varje bunt är packad för säkrare hantering och minskade transportskador. Vi använder en pallbas för stabila lyft, stålband för att hålla lasten stadig och skyddande film för att minska repor – så att balkarna anländer renare och mer redo för byggarbetsplatsen.
Pall på bottenFörbättrar stabiliteten och gör lastning/lossning med gaffeltruck snabbare och säkrare.
StålbandningHåller balkarna ordentligt säkrade, vilket minskar förskjutningar och kantstötar under transport.
FilmskyddHjälper till att förhindra repor och skavmärken på träytan under stapling och hantering.
H20 är en dubbel T-sektion med en höjd av 20 cm. Den är lätt och lätt att montera i vilken form som helst. H20-balken spricker inte vid spikning och skruvning av skruvar.
Det kan användas i stor utsträckning:
Den höga graden av flexibilitet med avseende på de geometriska justeringarna passar perfekt på överbyggnadens tvärsnitt,
H20-balkar av hög kvalitet påskyndade processen med betongsektioner för anläggningar samtidigt som de säkerställde optimerad arbetsbelastning.
H20-balkar upplever en växande efterfrågan på formgivningsmarknaden eftersom de är anpassningsbara för en mängd olika platt-, vägg- och pelarformningsuppsättningar. Med stark hållbarhet och hög lastbärande prestanda är de ett praktiskt val för entreprenörer och uthyrningsflottor som letar efter pålitliga formgivningsbalkar för upprepad användning. Nedan svarar vi på de vanligaste frågorna köpare ställer när de väljer, använder och underhåller H20-balkar.
UV-strålningen skadar träfibrerna. Med långvarig exponering för ultravioletta strålar förlorar alla typer av trä sin hållbarhet. Det blir känsligt för sprickbildning och avslagning.
Eftersom H20-balkarna är träelement är de också benägna att skadas vid långvarig UV-exponering. Så dessa strålar är belagda med ett UV-strålningsskyddsskikt på ytan. Detta lager skyddar H20-strålen från skador på grund av UV-exponering.
Ja, H20-balkarna erbjuder ett billigt alternativ till de traditionella formsystemen. Träformerna är hållbara och återanvändbara. Så du kan återanvända dem många gånger under en lång tid.
Du kan enkelt och snabbt montera och demontera H20-formsystemen. Detta kommer att öka din arbetares effektivitet i arbetet. Dessutom kan du lagra H20-balkarna med enkla procedurer.
Alla dessa funktioner ger dig fördelen av ett bra förhållande mellan pris och användning. Så, H20-balken är ett billigt alternativ för dig.
Lastkapaciteten för H20-balkarna kan variera från produkt från en tillverkare till en annan. Men alla H20-balkar måste uppfylla vissa standarder. Alla tillverkare säkerställer att alltid överskrida dessa lastegenskaper.
De genomsnittliga H20-balkarna överstiger böjmotståndskapaciteten i enlighet med certifikatet – DIN1052-1:1988-04. Enligt denna standard har den genomsnittliga H20-balken en skjuvhållfasthet på ZUL Q = 11,0 kN med ett genomsnittligt böjmoment på ZUL M = 5,0 kNm.
De genomsnittliga H20-balkarna överskrider den karakteristiska gränsen för belastningskapaciteten enligt certifikatet – DIN1052:2008-12 / Eurocode 5. Enligt denna standard har den genomsnittliga H20-balken en skjuvhållfasthet på Vk = 23,9 kN; ett genomsnittligt böjmoment för Mk = 10,9 kNm med en genomsnittlig lastkapacitet på Rb,k = 47,8 kN.
APAC tror alltid att värdena för sektionsmodulen och det geometriska tröghetsmomentet gäller för ny eller begagnad betongform H20-balk. Och du måste lägga till analogt ökad faktor för säkerhetsbehov för kraftigt maskbalkar.
Du måste använda en träbalkklämma för att koppla ihop dina H20-balkar med stolpar och barriärer. Anslut först balkklämman på H20-balkens flänssektion och säkra anslutningen. För justering kan du montera dessa balkklämmor med 40 mm och 60 mm H20 balkar.
Om du vill lära dig hur man kopplar ihop dessa balkklämmor med H20-balkarna kan du titta på den här videon.
Figur 5 – H20 Beam Clamp
H20-balkar används i betongformar som primära/sekundära balkar för att stödja platt-, vägg- och pelarformar under gjutning och härdning.
De flesta H20-balkar använder flänsar i massivt trä (överst/nederst) och en laminerad plywoodväv (kärna), limmad med strukturella lim.
Plastkåpor passar för allmän användning på byggarbetsplatser och skyddar mot fukt/stötar till en lägre kostnad. Stålskydd är bättre för uthyrningsflottor eller ovarsam hantering där ändskador är vanliga.
Välj utifrån din formsättning, spännvidd och hanteringsbegränsningar. Längre balkar minskar fogar men kan vara svårare att flytta och förvara. Många projekt använder blandade längder.
