Introducción
Un acoplamiento giratorio es uno de los accesorios más comunes en los andamios tubulares. Su función principal es sencilla: conectar dos tubos de andamio cuando una conexión fija de 90 grados no es adecuada.
Esto hace que los acoplamientos giratorios sean especialmente importantes para el arriostramiento diagonal, la disposición irregular de andamios, las estructuras temporales y otras situaciones en las que los tubos necesitan unirse en diferentes ángulos.

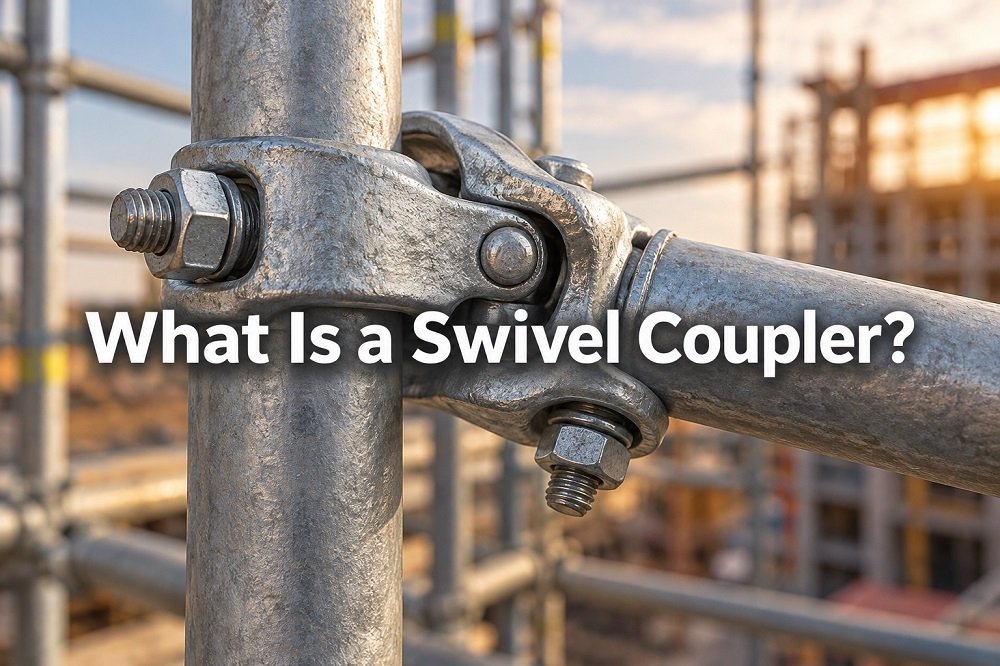

¿Qué es un acoplamiento giratorio?
A acoplador giratorio, A veces llamada abrazadera giratoria, conecta dos tubos de andamio permitiendo ajustar el ángulo entre ellos antes de apretar la conexión.
A diferencia de un acoplador de ángulo recto, que está diseñado para sujetar dos tubos a aproximadamente 90 grados, las dos mitades de un acoplador giratorio pueden rotar una con respecto a la otra.
Una vez colocados correctamente los tubos, se aprietan los pernos para asegurar la conexión.
Este diseño ajustable hace que el acoplador giratorio sea útil cuando la geometría del andamio no se puede crear completamente con conexiones en ángulo recto.
Las aplicaciones típicas incluyen:
- Arriostramiento diagonal
- Andamios de fachada
- Andamios de tubo y acoplamiento
- Geometría de edificios irregulares
- Acuerdos de apoyo temporal
- Andamios de acceso industrial
- Estructuras construidas alrededor de obstáculos
Lo importante es que un acoplador giratorio no es simplemente una alternativa a un acoplador doble o de ángulo recto. Cada tipo de acoplador tiene una función diferente dentro del andamio.
Acoplamiento giratorio frente a acoplamiento en ángulo recto
Estos dos acopladores se suelen usar juntos, pero cumplen funciones diferentes.
| Tipo de acoplador | Conexión | Aplicación típica |
| Acoplador giratorio | Ángulo ajustable | Arriostramiento diagonal y conexiones irregulares |
| Acoplador de ángulo recto | Conexión de 90° | Conectar largueros, soportes y otros tubos perpendiculares. |
| Acoplador de manguito | Conexión de extremo a extremo | Tubos de andamio extensibles |
| Acoplador Putlog | Conexión de un solo tubo | Conectar los registros de entrada o los travesaños en configuraciones de andamiaje adecuadas. |
Un acoplador en ángulo recto ayuda a crear la geometría regular de una estructura de tubo y accesorio.
Un acoplamiento giratorio proporciona la flexibilidad necesaria cuando se debe conectar un tubo diagonal o no perpendicular.
Por lo tanto, no se debe sustituir automáticamente una pieza por la otra simplemente porque ambas encajen en el mismo tubo de andamio.
¿Por qué se utilizan habitualmente los acoplamientos giratorios para el arriostramiento diagonal?
El arriostramiento ayuda a que un andamio resista el movimiento y mantenga su geometría prevista.
Debido a que un puntal diagonal normalmente cruza los montantes, las vigas de soporte u otros tubos del andamio en ángulo, un acoplador fijo de 90 grados suele ser inadecuado.
Un acoplamiento giratorio permite que el puntal siga la línea diagonal requerida y luego se fije al tubo del andamio.
Esta es una de sus aplicaciones más importantes.
La conexión ajustable también resulta útil cuando la geometría del andamio cambia:
- Esquinas
- Superficies inclinadas
- Equipos industriales
- Tuberías y recipientes
- Proyecciones en un edificio
- Zonas de acceso restringido
Sin embargo, la presencia de un acoplamiento giratorio no garantiza por sí sola la estabilidad de un andamio. Es necesario considerar conjuntamente la disposición de los arriostramientos, las dimensiones del andamio, la carga, los anclajes, los cimientos y el diseño general del andamio.
¿Qué es un acoplamiento giratorio forjado?
Muchos acoplamientos giratorios para andamios se fabrican en acero mediante un proceso de forjado.
Durante el forjado, el acero calentado se moldea bajo presión mediante matrices. Tras el conformado, el cuerpo del acoplador pasa por operaciones adicionales como recorte, mecanizado, ensamblaje y tratamiento superficial.
Un típico Acoplamiento giratorio forjado en caliente puede incluir:
- Dos cuerpos de acoplamiento forjados
- Conexión giratoria central
- Pernos en T o pernos de ojo
- Cojones
- Arandelas
- Remaches o pasadores de conexión
- Protección de superficie de zinc o galvanizada
El forjado permite producir componentes resistentes y duraderos, aptos para un uso repetido en la construcción.
Sin embargo, los compradores deben tener cuidado con afirmaciones como las siguientes:
“Los acoplamientos forjados siempre son más resistentes que los acoplamientos prensados.”
El método de fabricación por sí solo no demuestra el rendimiento de un acoplador.
El material, la geometría, el diseño de los pernos, la uniformidad de la producción, el tratamiento térmico (cuando corresponda) y las pruebas influyen en el rendimiento final.
Para un componente de andamio relacionado con la seguridad, el rendimiento de prueba verificado es más útil que simplemente ver la palabra. “"falsificado"” en la descripción de un producto.
Principales ventajas de los acoplamientos giratorios
Conexiones de tubos flexibles
La ventaja más obvia es la capacidad de ajuste.
Los tubos de andamio se pueden colocar según la geometría estructural o de refuerzo requerida, en lugar de estar limitados a un ángulo recto fijo.
Esto resulta especialmente útil para andamios complejos y estructuras con formas irregulares.
Adecuado para arriostramiento diagonal
Los acoplamientos giratorios permiten conectar de forma segura los tubos diagonales a la estructura principal del andamio.
Esto permite a los diseñadores y montadores de andamios crear los sistemas de arriostramiento necesarios para una configuración particular.
Construcción reutilizable
Los acopladores de andamios de calidad están diseñados para un montaje y desmontaje repetidos.
Para los contratistas y las empresas de alquiler de andamios, la reutilización es importante porque los acoplamientos pueden utilizarse en muchos proyectos durante su vida útil.
Por lo tanto, el estado del acoplador es tan importante después de varios proyectos como cuando se compra por primera vez.
Adaptabilidad en el sitio
Los andamios de tubos y acopladores se suelen elegir porque se adaptan a lugares donde resulta difícil utilizar únicamente módulos estándar.
Los acoplamientos giratorios facilitan esta flexibilidad al permitir que los tubos se adapten a la geometría específica del lugar.
¿Dónde se utilizan los acoplamientos giratorios?
Andamios de construcción
Se utilizan ampliamente en andamios tradicionales de tubos y acoplamientos, en particular para tirantes diagonales.
Andamios industriales
Las fábricas, refinerías, centrales eléctricas e instalaciones de procesamiento suelen contener tuberías, tanques y equipos que complican la geometría de acceso.
Los componentes de tubos y acoplamientos pueden utilizarse para adaptar las estructuras de andamios alrededor de estos obstáculos.
Mantenimiento y renovación de edificios
Los edificios ya existentes no siempre ofrecen diseños de andamios sencillos o regulares.
Los acoplamientos giratorios permiten realizar conexiones en ángulo cuando los andamios necesitan adaptarse a elevaciones inusuales o a características del edificio.
Estructuras temporales
El mismo principio de conexión también puede resultar útil en determinadas disposiciones temporales de acceso, soporte y montaje donde se utilizan tubos de andamio.
La configuración real del andamio siempre debe ajustarse al diseño aplicable y a los requisitos del lugar de trabajo.
¿Qué norma se aplica a los acoplamientos giratorios?
Para solicitudes europeas y del Reino Unido, EN 74-1 Es un estándar importante para los acopladores de andamios comunes.
La adopción británica actual es BS EN 74-1:2022+A1:2025 – Acoplamientos, pasadores y placas base para su uso en andamios y cimbras – Acoplamientos para tubos: Requisitos y procedimientos de ensayo.
La norma abarca el tipo de fricción:
- Acopladores de ángulo recto
- Acoplamientos giratorios
- Acopladores de manguito
- Acopladores en paralelo
Aborda áreas como materiales, requisitos de diseño, clases de resistencia, resistencia y rigidez, ensayos, evaluación y control de la producción.
Vale la pena señalar esta distinción porque el término “Acoplador BS 1139” Todavía se utiliza ampliamente con fines comerciales.
La norma BS 1139 sigue siendo relevante para los andamios, pero no debe considerarse simplemente como un nombre intercambiable para todos los acopladores de andamios de acero. BSI indica que los acopladores de acero en ángulo recto, giratorios, de manguito y paralelos están cubiertos por la norma BS EN 74-1, mientras que la norma BS 1139-2.2 cubre los acopladores y accesorios específicos que quedan fuera de su ámbito de aplicación.
Para los compradores internacionales, la norma requerida debe confirmarse de acuerdo con el mercado objetivo, las especificaciones del proyecto y el sistema de andamiaje previsto.
¿Cuánta carga puede soportar un acoplamiento giratorio?
Esta es un área en la que los compradores deben ser cautelosos.
Es común ver sitios web que indican una capacidad de carga universal para todos los acoplamientos giratorios. En la práctica, esto puede resultar engañoso.
El rendimiento relevante depende de factores como:
- Diseño del acoplador
- Clasificación de acopladores
- Especificación del tubo del andamio
- Par de apriete
- Resistencia al deslizamiento
- Calidad de los materiales y de la producción
- Método de ensayo aplicable
- Dirección de carga
- Estado del acoplador
La norma EN 74-1 define las clases de resistencia y los parámetros estructurales, en lugar de considerar que todos los acoplamientos con el mismo nombre genérico tienen un rendimiento idéntico.
Por lo tanto, para la adquisición, una pregunta mejor que:
“¿Cuál es la capacidad de carga de un acoplamiento giratorio?”
es:
“¿Qué rendimiento comprobado ofrece este acoplador específico según la norma aplicable?”
El proveedor deberá poder facilitar las especificaciones del producto pertinentes y, cuando sea necesario, la documentación de prueba que las respalde.
¿Qué deben comprobar los compradores antes de pedir acoplamientos giratorios?
El precio es solo una parte de la decisión de compra.
1. Norma aplicable
Confirme qué norma o especificación del proyecto debe cumplir el acoplador.
Para proyectos europeos o del Reino Unido, esto puede incluir los requisitos de la norma EN 74.
2. Compatibilidad con tubos de andamio
Compruebe que el acoplador sea adecuado para las dimensiones de los tubos del andamio utilizados en el mercado objetivo o en el sistema de andamio.
No dé por sentado que todos los acopladores se ajustan a todas las especificaciones de los tubos.
3. Método de fabricación
Confirme si el producto requerido es forjado, prensado o tiene otro diseño especificado.
Si se requieren acoplamientos forjados, pregunte qué piezas son forjadas en lugar de basarse únicamente en el nombre del producto.
4. Configuración de pernos y tuercas
Los pernos, tuercas y arandelas se aprietan repetidamente durante la vida útil del acoplamiento.
Por lo tanto, sus dimensiones, roscas y consistencia afectan a la instalación y el mantenimiento prácticos.
5. Acabado de la superficie
Dependiendo de las especificaciones del producto, las opciones más comunes pueden incluir el galvanizado electrolítico y el galvanizado por inmersión en caliente.
El acabado adecuado depende de la exposición prevista, las necesidades del cliente y el mercado objetivo.
6. Pruebas y documentación
Para proyectos que requieran pruebas de cumplimiento, confirme qué documentación está disponible antes de realizar el pedido.
Según los requisitos, esto podría incluir especificaciones del producto, informes de pruebas, información sobre materiales o registros de inspección de producción.
7. Consistencia del lote
Una muestra puede funcionar bien, pero los pedidos comerciales suelen implicar miles de acopladores.
Por lo tanto, los compradores deben tener en cuenta si las dimensiones, los pernos, el acabado de la superficie y el movimiento funcional se mantienen constantes en todos los lotes de producción.
¿Cómo se deben inspeccionar los acoplamientos giratorios?
Los equipos de andamiaje reutilizables deben inspeccionarse como parte de los procedimientos normales de control de andamios.
En el caso de los acoplamientos giratorios, los puntos de inspección comunes incluyen:
- Grietas o daños visibles
- Deformación excesiva
- Corrosión severa
- Hilos desgastados
- Tuercas o tornillos dañados
- Componentes faltantes
- Movimiento anormal en la articulación giratoria.
- Contaminación que impide un apriete correcto
- Dificultad para abrir o cerrar el acoplador.
- Evidencia de sobrecarga o mal uso previo
Un acoplamiento dañado no debe simplemente volver a utilizarse solo porque aún se pueda apretar alrededor de un tubo.
Es importante que la conexión sea completa.
La forja no sustituye a las pruebas.
Un acoplamiento giratorio forjado puede proporcionar una solución duradera para aplicaciones exigentes en andamios, pero la terminología de fabricación nunca debe sustituir la verificación del rendimiento.
Para los compradores, el mejor enfoque es evaluar el producto en su totalidad:
Material + diseño + fabricación + acabado + pruebas + control de calidad.
Eso proporciona mucha más información que simplemente comparar si dos citas contienen las palabras "acoplador giratorio forjado".“
Conclusión
Los acopladores giratorios son componentes relativamente pequeños de los andamios, pero desempeñan una función importante.
Al permitir que los tubos de los andamios se conecten en ángulos ajustables, posibilitan el arriostramiento diagonal y las configuraciones irregulares de los andamios.
Para contratistas, distribuidores y empresas de alquiler de andamios, la elección de un acoplamiento giratorio debe ir más allá de la simple comparación de precios unitarios. Se deben considerar la compatibilidad de los tubos, la calidad de fabricación, las normas aplicables, el tratamiento de la superficie, las pruebas y la uniformidad del lote.
El acoplador correcto no es simplemente el que encaja en el tubo. Es el que encaja en el Requisitos de la aplicación, diseño de andamios y proyecto.
